الفصل الثاني : ( تمثيل الحركة ) : الدرس الثالث : (منحنى الموقع والزمن ) : - شرح درس منحنى الموقع والزمن
بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته ...
شرح الدرس الثالث: منحنى الموقع والزمن – تمثيل الحركة
بسم الله نبدأ ...
في هذا الدرس سنتعلم ما يلي :
1) المقصود بمنحنى الموقع والزمن
2) طريقة رسم منحنى الموقع والزمن
3) طريقة تحديد موقع الجسم في لحظة معينة
4) المقصود ب الموقع اللحظي .
5) إيجاد نقطة التقاء جسمين عن طريق منحنى الموقع والزمن
أولا ..نود ان نوضح ما المقصود بالمنحنى ؟
المنحنى : هو الجزء الموجب من احداثي كل من X و Y
تتبع الشكل التالي من اليمين الى اليسار لمعرفة الفرق بين الإحداثي والمنحنى
ما المقصود بمنحنى الموقع والزمن ؟
هو رسم بياني يستخدم في تحديد موقع الجسم وحساب سرعته المتجهة ,وتحديد النقاط التي يلتقي فيها جسمان متحركان .
سبق ان درسنا كيف نمثل حركة عداء يسير في خط مستقيم باستخدام نموذج الجسيم النقطي وكيف نحدد اتجاه الحركة وكيف نوجد المسافة المقطوعة والزمن الكلي لحركة العداء من نقطة البداية الى نقطة النهاية .
والان سنراجع ما سبق وسنكمل الحديث في موضوعنا لنربط بين هذه المعلومات المهمة
ولفهم المقصود بمنحنى الموقع والزمن ...سنأخذ المثال التالي

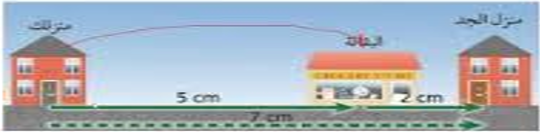

مثال : إذا تحرك أحمد من منزله الى البقالة لجلب بعض الحاجيات وكانت المسافة بين المنزل والبقالة 5أمتار والفترة الزمنية التي وصل فيها أحمد الى البقالة خلالها هي 5 دقائق ....كما في الشكل
الحل :

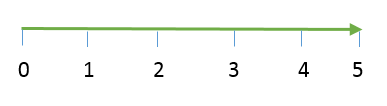

أولا سوف نرسم نموذج الجسيم النقطي لحركة احمد من المنزل الى البقالة
و الاتجاه الذي تحرك به أحمد من منزله الى البقالة ..
ويتم ذلك برسم سهم يبدأ من منزل أحمد وينتهي رأسه الى البقالة.
فهذا السهم موضح في الشكل بسهم أخضر اللون.
والمسافة المقطوعة هي طول السهم من نقطة البداية إلى نقطة النهاية .
الزمن بين كل نقطة ونقطة دقيقة واحدة
فيكون الزمن الكلي 5 mints
والان لنمثل بينات الموقع والزمن في كل نقطة على شكل جدول :
ما الطريقة المتبعة لرسم منحنى الموقع والزمن ؟
يرسم منحنى الموقع والزمن بتثبيت بيانات الزمن على المحور الأفقي (تسجيل بيانات الزمن على طول المحور الافقي ) وبيانات الموقع على المحور الرأسي .
الان سنتعلم كيف نحدد موقع الجسم عند لحظة معينة :
من الرسم السابق ما موقع الجسم حاليا بعد انتهاء الحركة ؟

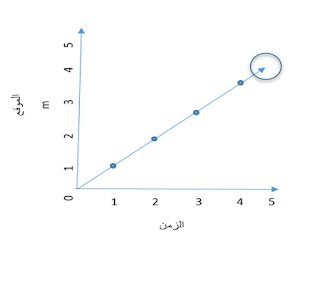

يمكننا تحديد موقع الجسم باستخدام منحنى الموقع والزمن كما في الرسم التالي ويتضح لنا موقع الجسم في الشكل التالي :
ملاحظة : دائما اتجاه الحركة هو نفسه اتجاه حركة العداء .
- ما المقصود بالموقع اللحظي ؟
هو موقع الجسم عند لحظة زمنية معينة .
مثال :
حدد على الرسم التالي موقع الجسم عند الدقيقة الثانية .
دراسة حركة عدة أجسام
- إيجاد نقطة التقاء جسمين عن طريق منحنى الموقع والزمن
نقطة التقاء جسمين : هي النقطة التي يتقاطع فيها المستقيمان الممثلان لحركة كل من الجسمين
مثالا :
أتفق علي وراشد ان يتقابلا في مطعم الجامعة ليذاكرا سويا . وفي الساعة الرابعة انطلق علي من منزله متجها الى المطعم في حين خرج راشد من منزله متجها الى المطعم في الرابعة والنصف ....ووصل كل منهما الى المطعم .

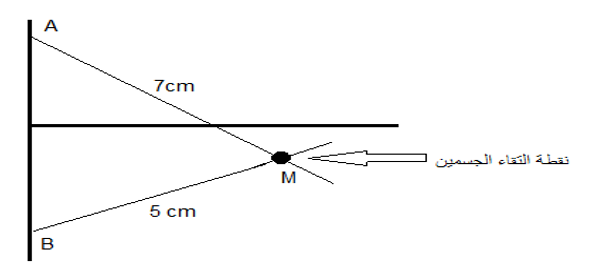

الشكل التالي يمثل حركة علي A وحركة راشد B واتقيا في المطعم M .....وبعد ان انتهيا اطلق كل منهما طريقه .
- طرق وصف الحركة ( التمثيلات المتكافئة ):
1) الكلمات
2) الصور ( التمثيل التصويري )
3) مخططات الحركة
4) جداول البيانات
5) منحنيات ( الموقع – الزمن )
ملاحظة : فهرس يحتوي على جميع دروس فيزياء 1 - فيزياء اولى ثانوي الفصل الأول والثاني >> انقر هنا
تم بحمد الله
نستقبل أسئلتكم واستفساراتكم واقتراحاتكم في خانة التعليقات
" نرد على جميع التعليقات "
بالتوفيق للجميع ...^_^
المطلوب منك أخي الطالب
- حل الواجب المطلوب منك بنفسك (فهماً وحفظاً) بنفسك
- حفظ معاني المفردات للدرس (الفيزياء)
- قراءة وفهم الدرس من صـــ9ــ إلى ــــــــ11ـــ من الكتاب
تنبيه / لا تنسى تسليم الواجب للمعلم بأسرع وقت ممكن .
| م | المطلوب منك أخي الطالب | الصفحة | طريقة التسليم | ملاحظات |
|---|---|---|---|---|
| 1 | حفظ جميع الكميات والرموز عن ظهر قلب | تجدها بنفس هذا الموضوع | تسميع أو اختبار قصير | |
| 2 | التدرب على تحويل الكلمات ( الكميات) إلى رموز ثم أرقام ثم ايجاد الناتج | - | - | - |
| 3 | قراءة وفهم الدرس من الكتاب | 10 | - | - |
| 4 | حل واجب سؤأل(32) من كتاب الطالب | 27 | - | - |
